Objectif
Les schémas permettent d’appréhender des concepts basés sur des cheminements d’idées.
La problématique que nous allons traiter ici est: comment faire en sorte que les schémas puissent être compris par des personnes ne pouvant pas acquérir une représentation visuelle.
Une solution
Une des pistes possibles est la description détaillée du schéma.
L’outil graphviz propose une solution basée
sur un langage simple, dot.
Dans ce langage, nous partons du principe qu’un schéma (ou graph dans le
langage dot) est constitué essentiellement de deux types
d’élément:
- les noeuds: ils permettent de représemter des entités, des états, des
objets… En
dot, ce sont juste des noms (entre guillemets s’ils contiennent des espaces) - des fils: ils permettent de représenter des relations ou cheminements
entre les noeuds. Ils sont représentés en
dotpar la suite de caractères->pour un fil orienté ou--pour un fil non-orienté.
Tous ces éléments possèdent plusieurs attributs modifiables (voir les exemples plus loin).
Exemples

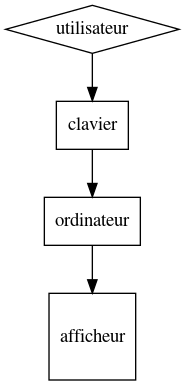

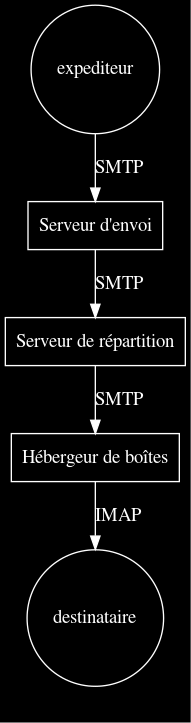

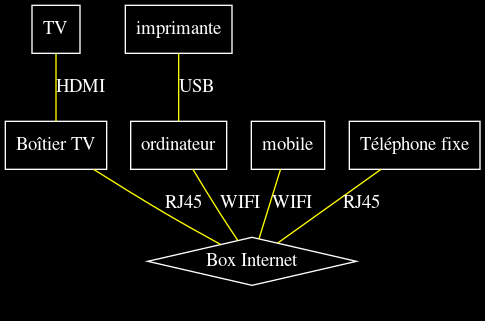

Ici quelques exemples. Pour alléger la page, seules les images sont
visibles. Pour avoir la description graphviz, cliquez sur l’image.
Ces images sont générées par la ligne de commande suivante:
$ dot -Tpng <fichier> -o <sortie.png>
